#USB

USB 用于两个目的：

• 为所有 ECU 及扩展设备提供 5V 电源。
• ECU A 与 USB 主机之间的通信。

设计一款符合 USB-IF 认证标准的设备需要遵循诸多指南。由于 RAMN 并非 intended to be used as a “proper” USB device（例如键盘、鼠标等），因此我们并未尝试满足 USB-IF 的全部要求。具体而言，这意味着电路板上没有配备“VBUS 滤波器”（如铁氧体磁珠等）。

USB 连接电路仅在 SHIELD 和 GROUND 之间配置了一个 RC 滤波器。可以使用分流电阻进行简单的功率分析。此外，也可以用聚合物保险丝替代分流电阻。

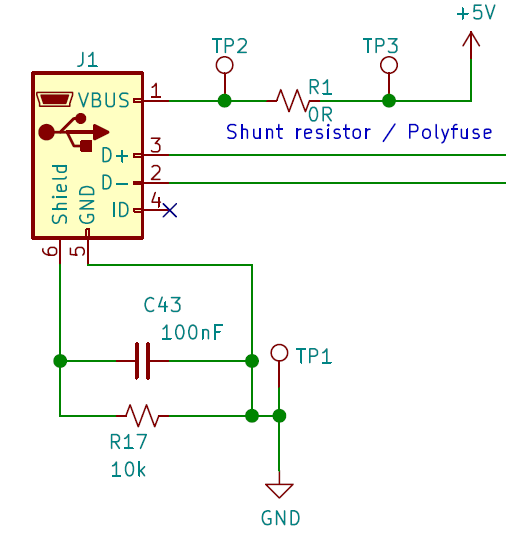

USB 连接电路
