#底盘

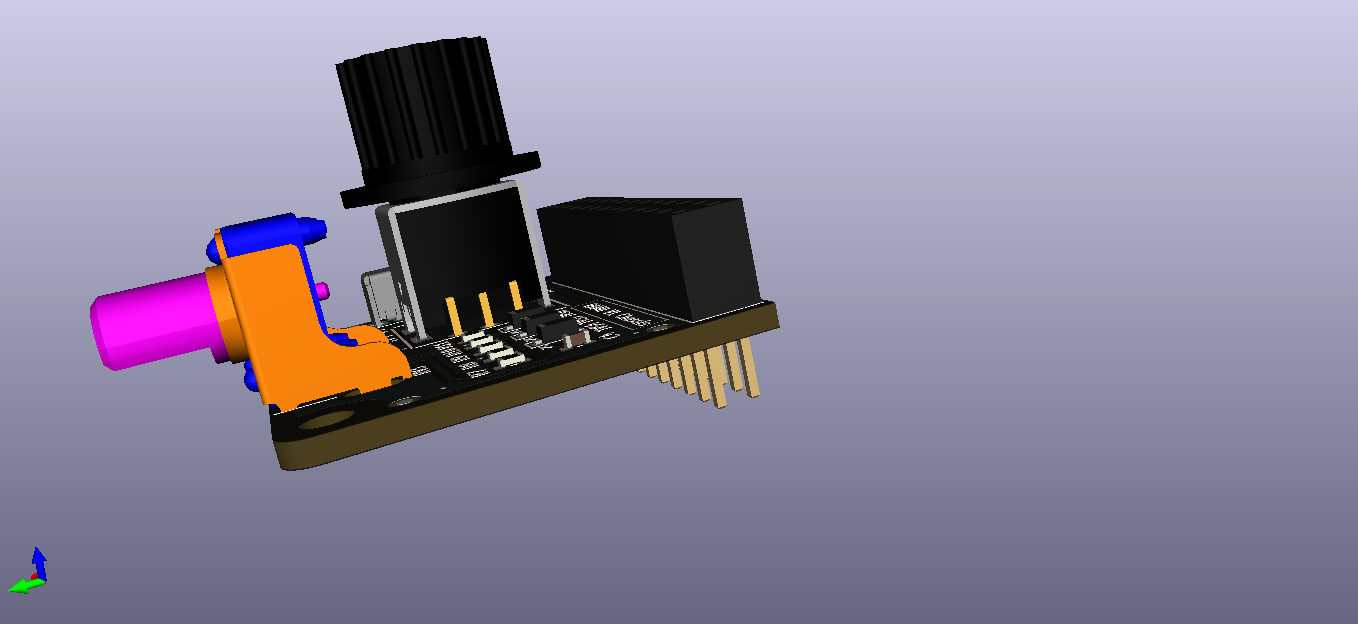

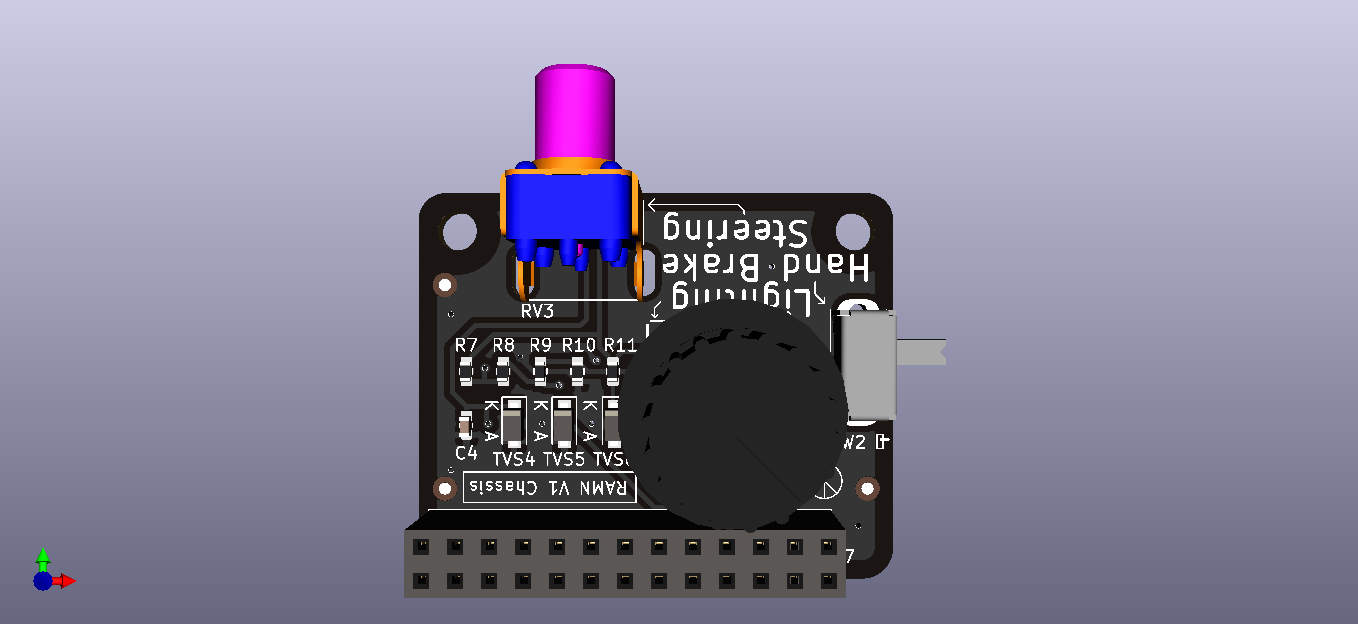

CHASSIS 扩展用于模拟通常出现在汽车底盘域中的一些功能：

• 方向盘
• 驻车制动

尽管传统上不属于底盘域，但照明开关也位于底盘域中。

#方向盘

方向盘由一个旋转电位器模拟实现。TVS 二极管用于静电放电（ESD）防护，同时一个电容器也用来防止 ECU 输入端的抖动。

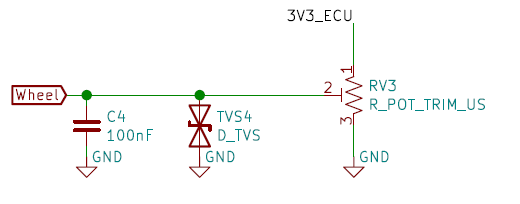

方向盘电路原理图

#驻车制动

驻车制动由一个上拉滑动开关模拟实现。TVS 二极管用于静电放电（ESD）防护。

驻车制动电路原理图

#照明开关

照明开关由 NKK 公司 NR01 系列旋转开关模拟实现。采用 TVS 二极管进行 ESD 防护。通过旋转开关选择分压器上的一个点，该点的电压由 ECU 上的 ADC 进行测量。

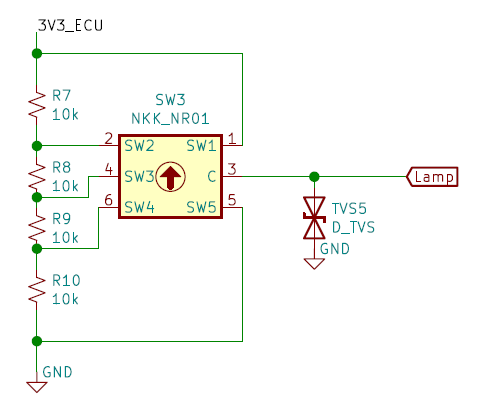

照明开关电路原理图

#引脚排列

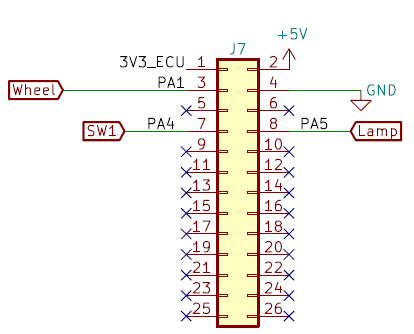

机箱扩展接口的引脚排列
