CAN/CAN-FD 总线

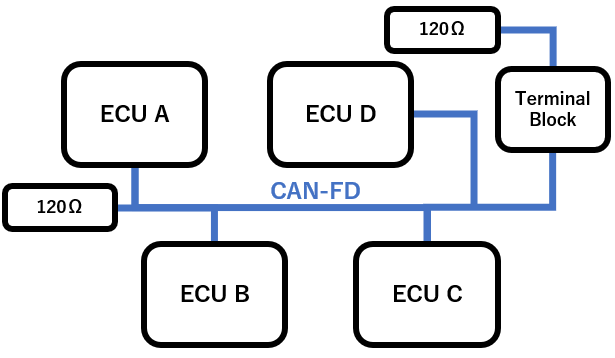

简化后，CAN 总线的布局可近似表示为下图所示。
CAN/CAN-FD 总线简化布局
注意
有关 CAN/CAN-FD 总线阻抗匹配的信息，请参阅阻抗匹配章节。

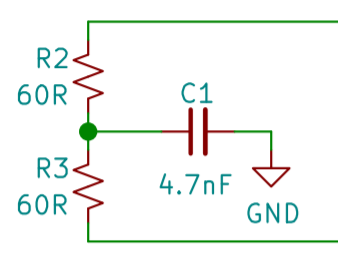

CAN-FD 总线两端均采用 120 欧姆的分压终端电阻进行端接。
CAN/CAN-FD 总线两端使用的终端电阻
简化后，CAN 总线的布局可近似表示为下图所示。
CAN/CAN-FD 总线简化布局
有关 CAN/CAN-FD 总线阻抗匹配的信息，请参阅阻抗匹配章节。
CAN-FD 总线两端均采用 120 欧姆的分压终端电阻进行端接。
CAN/CAN-FD 总线两端使用的终端电阻
